Steuerplatine mit
Operatinsverstärker
Relais, Optokoppler, LED
Heizungsteuerung GS04

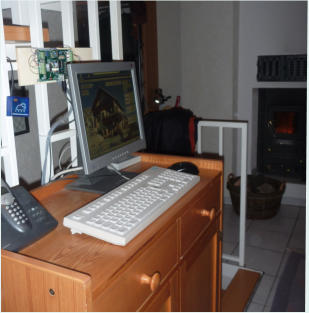

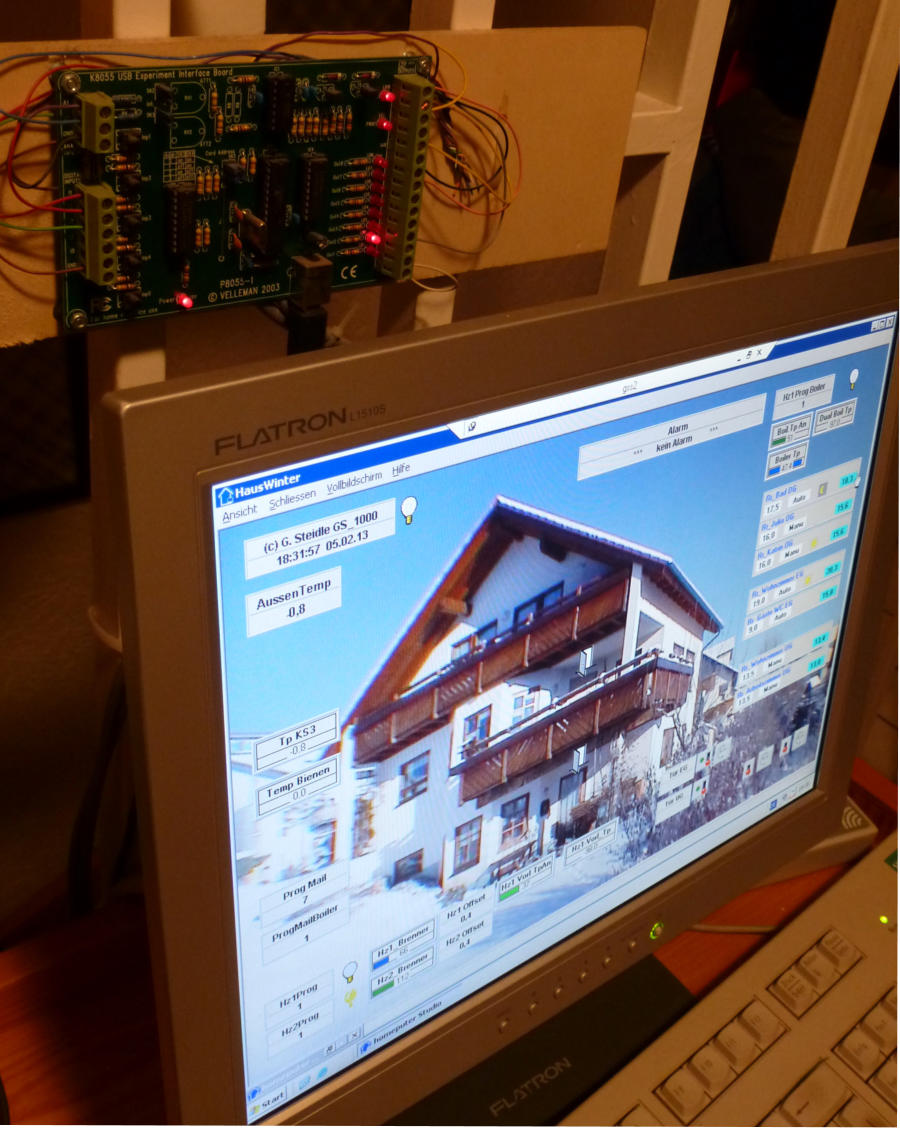

Steuerungs PC, zentraler Standort im Flur.

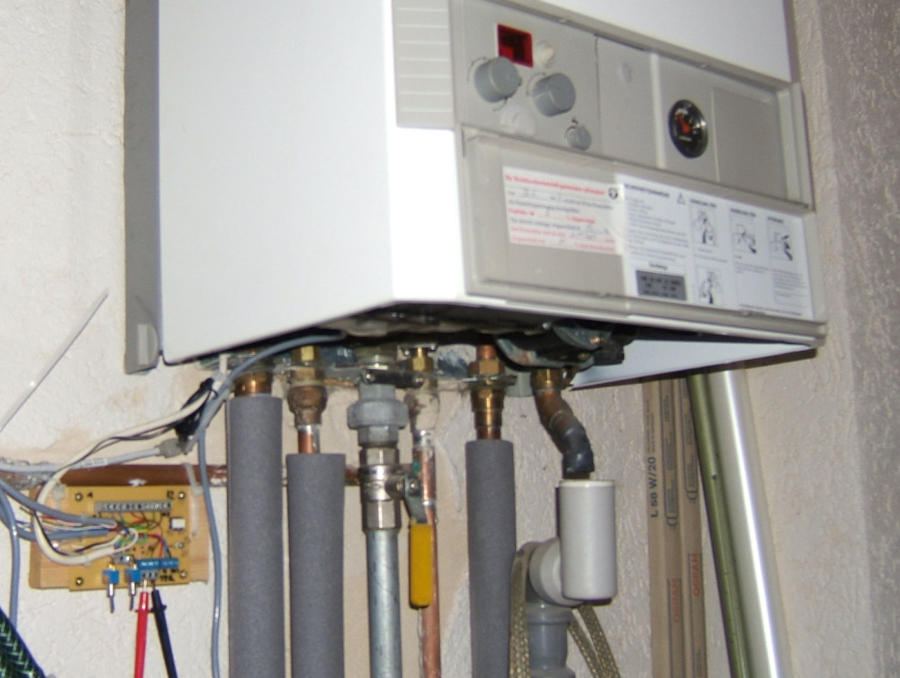

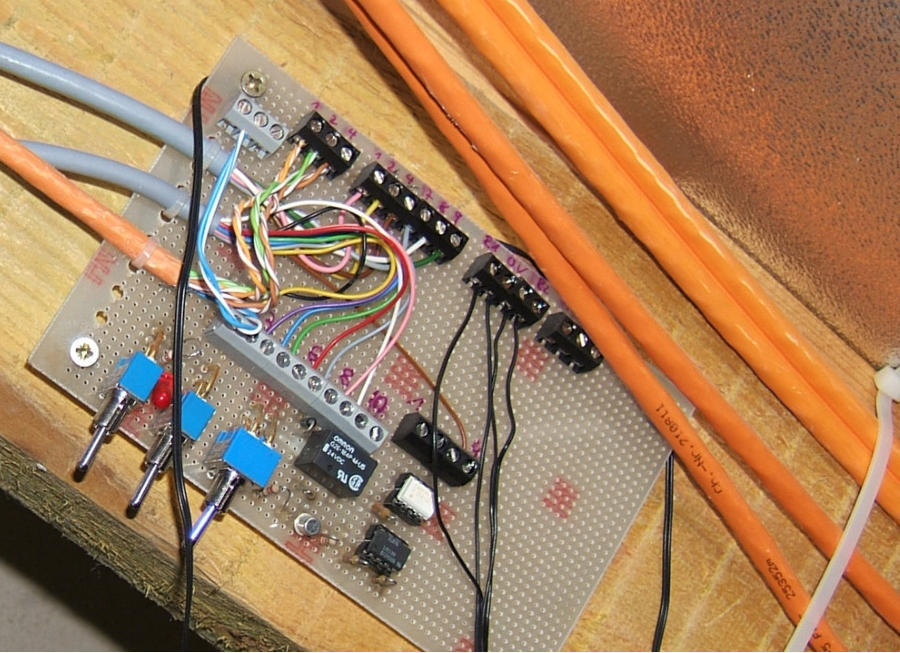

2006 bis 2011 Steuerplatine mit Transistor BC107b.
Die Steuerung mit dem Transistor hat gut funktioniert,
ob wohl das Osziloskop großes Rauschen anzeigte.
Deshalb wurde ein neue Platine mit OP-Verstärker
aufgebaut. An der zweiten Therme ist immer noch
eine Plantine mit BC107b im Einsatz.

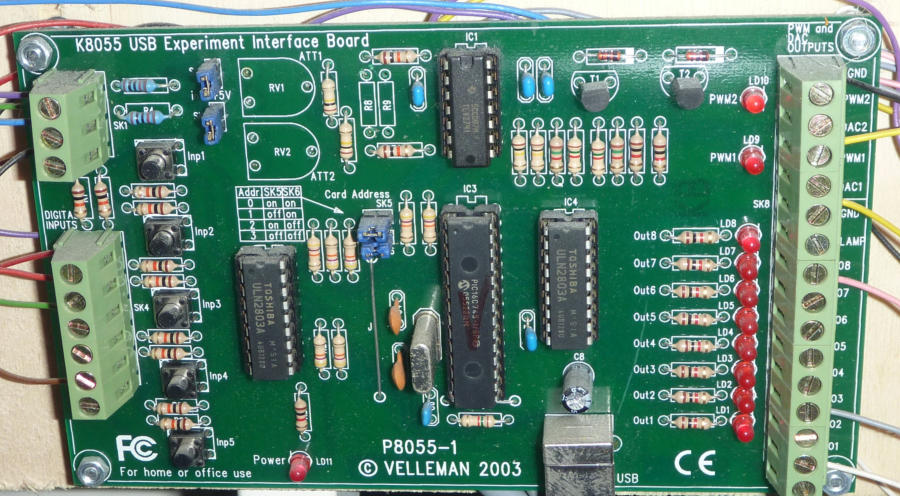

Velleman 8055 USB
2*Analog Ausg. Brenner Hz1
Brenner Hz2
2* Analog Eing. NTC Vorl_Tp
NTC Boiler TP
8* TTL Ausgang 5* TTL Eingang

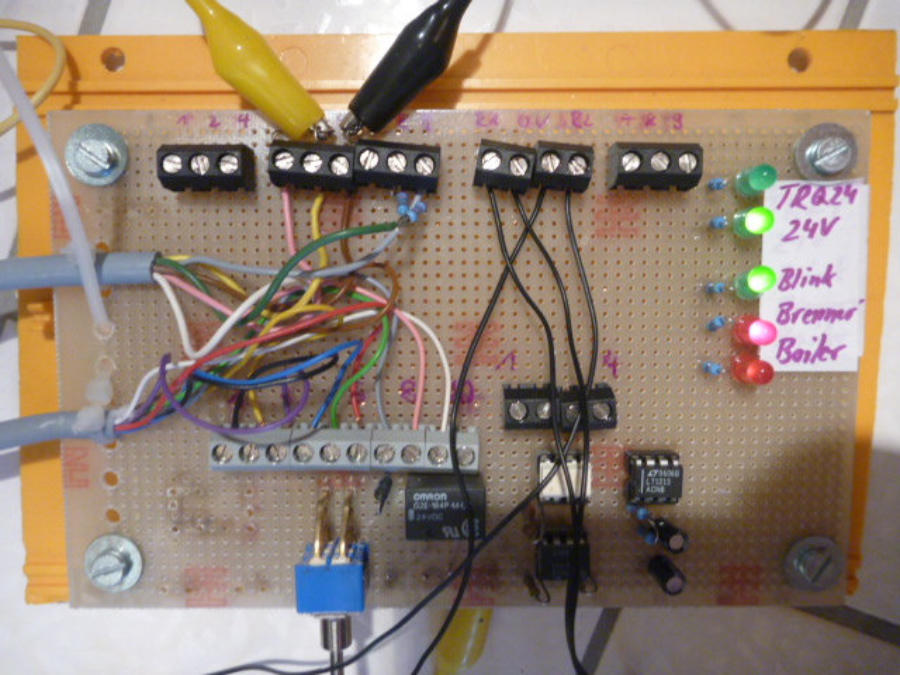

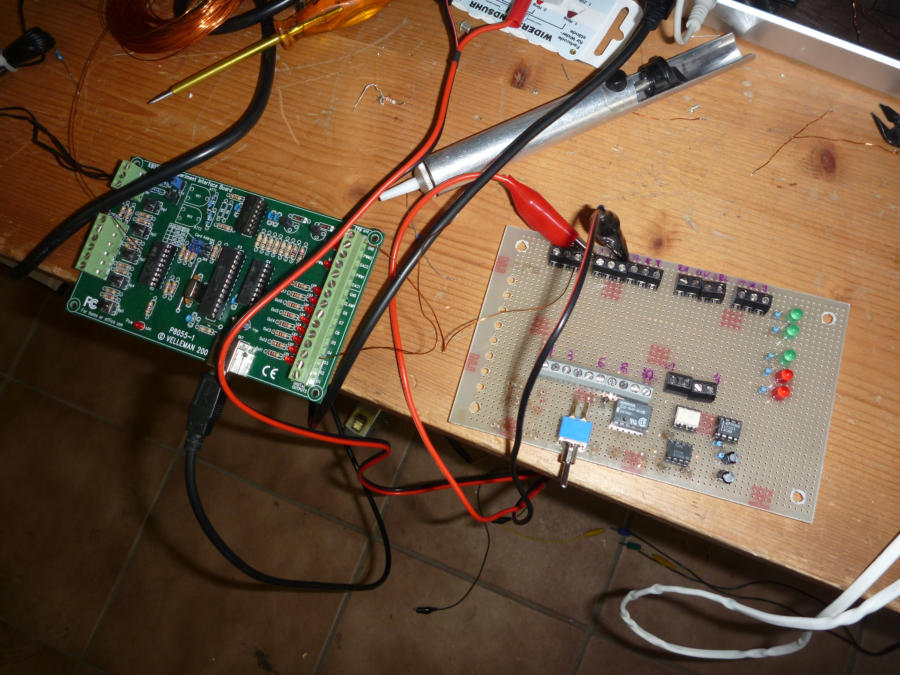

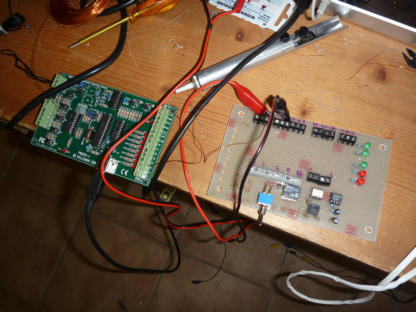

2011: Aufbau und Test neue Steuerplatine
mit Operationsverstärker statt Transistor BC107b.
Links ist das Velleman 8055, das vom PC die
Werte per USB bekommt. Der Analog Ausgang
0-5 V , (Analogwerte 0 - 256) steuert den Transistor /
Operationsvertärker an. Die Eingangsspannung wird
verstärkt. Verstärkungsfaktor 4. Es werden Werte
von 0 bis 20 Volt erreicht, was für die
Brennersteuerung ausreichend ist.
PC (ATOM 1,6 GHz 2 Kerne)
Funkverbindung
in beide Richtungen
wird gefunkt
Funverbindung
FHT sendet
zum Ventil
Vorlauf +
Rücklauf
zum Stock-
werkverteiler
Vorlauf und Rücklauf
zu den Heizkörpern. Das
Ventil FHT8V regelt die
Durchlaufmenge.

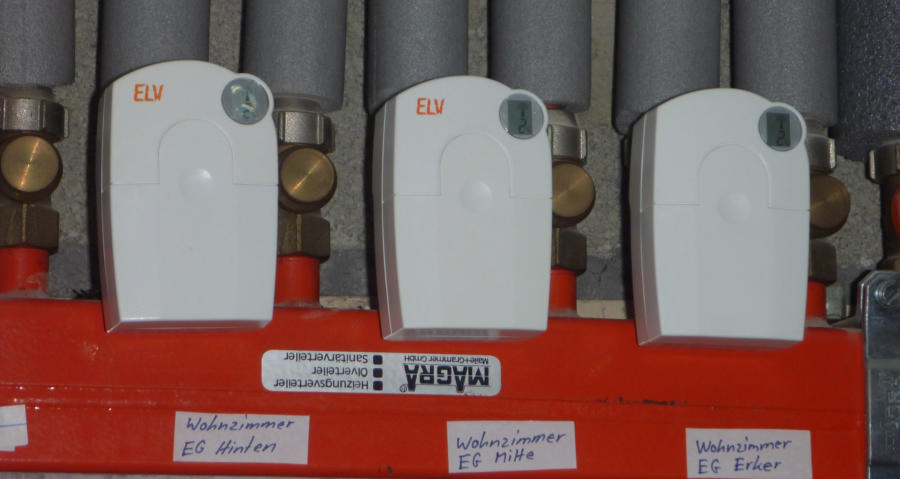

3* FHT8V-3
Ventilantrieb, Werte werden
Werden vom FHT80b per Funk
übertragen.

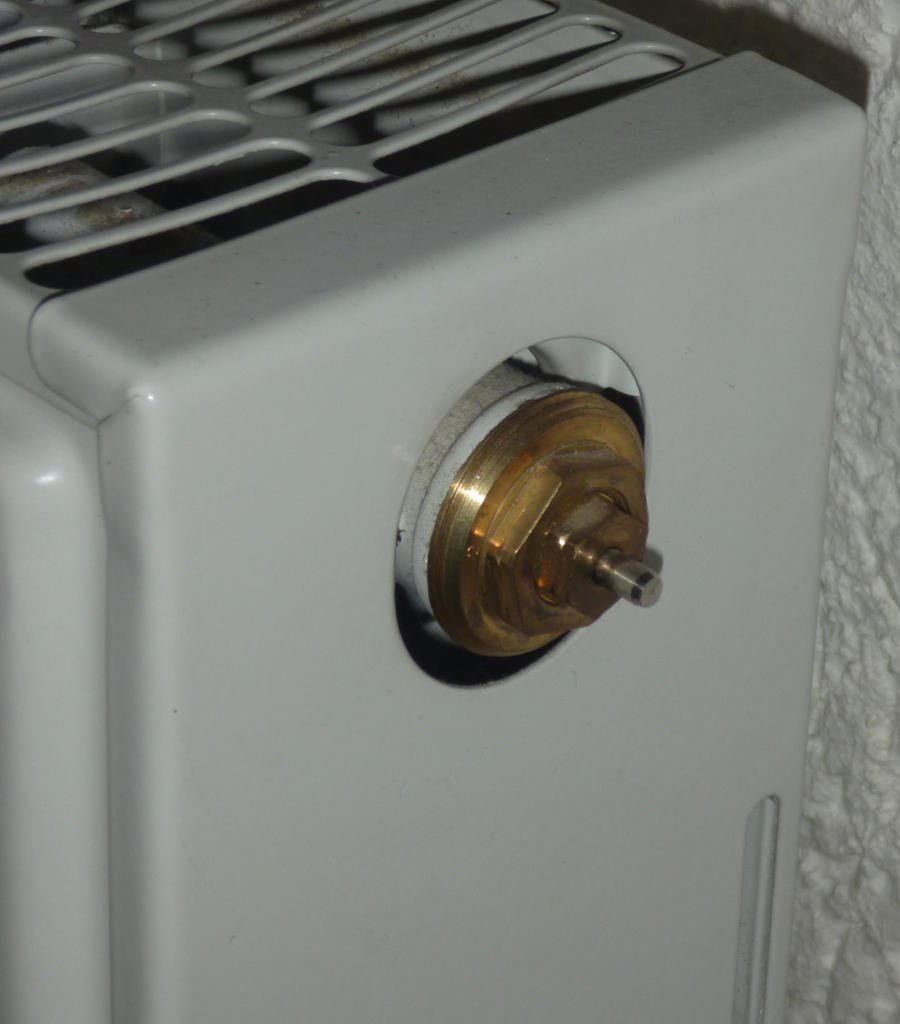

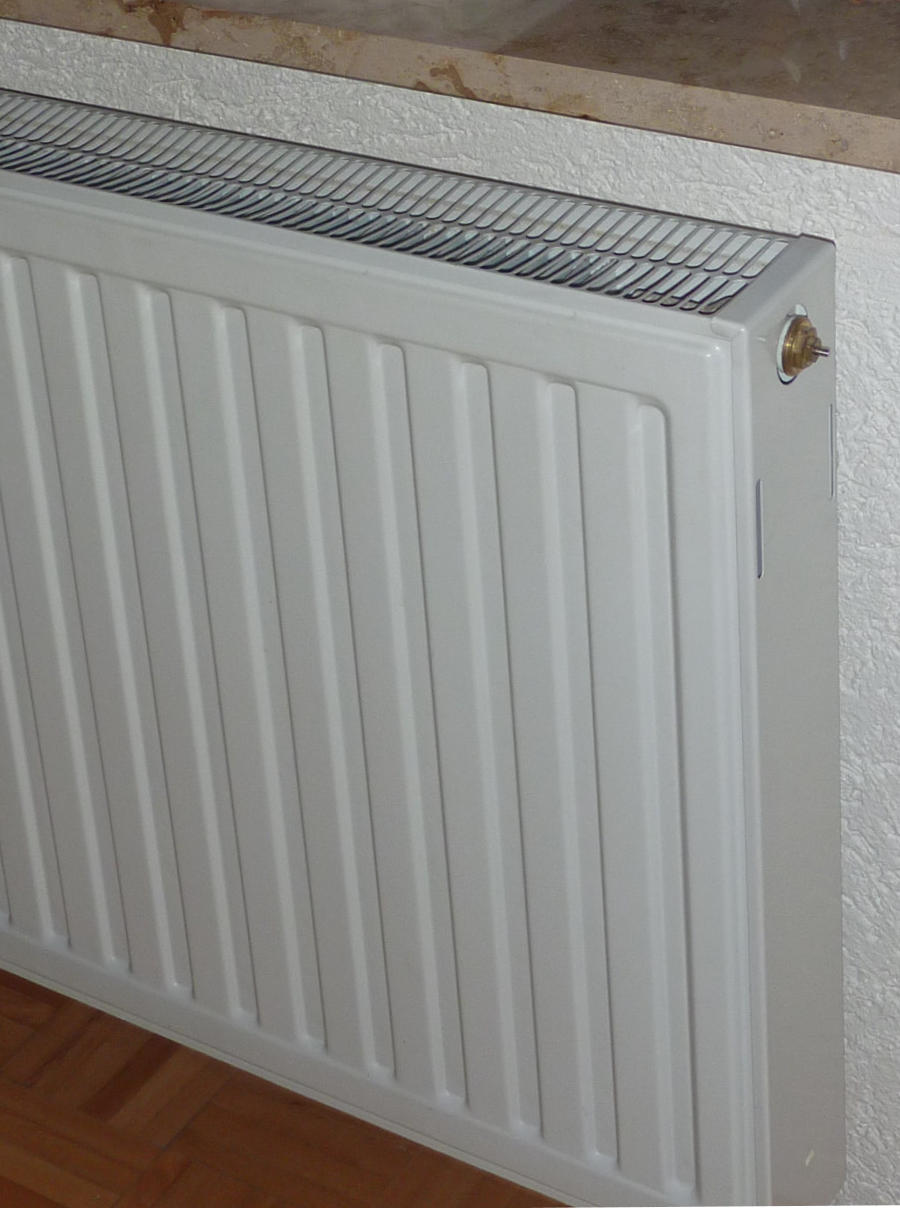

Am Heizkörper sind die Ventile abgeschraubt. Das Ventil FHT8V-3 ist am Stockwerkverteiler
angeschraubt. Dadurch sind keine Ventilgeräusche im Zimmer. Im Ventil FHT8V-3 ist ein
Stellmotor, der das Ventil am Heizkörper / Stockwerksverteiler 0 - 100% scließen / öffnen kann.
Das Ventil FHT8V-3 bekommt die Werte vom Thermostat FHT80b per Funk übermittelt.
FHT80b
Funk Zimmer
Thermostat
Junkers
Gastherme
Heizung 2
Junkers
Gastherme
Heizung 1

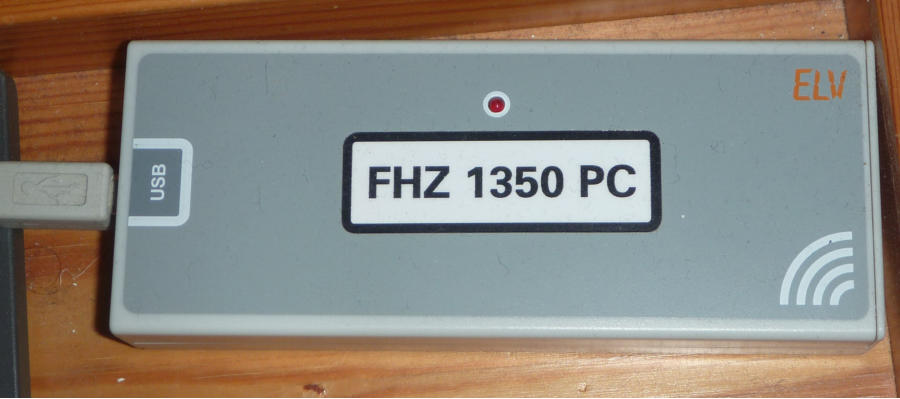

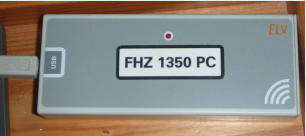

FHZ 1350 PC
USB Funkmodul
Sender und Empfänger
Junkers
Pufferspeicher
NTC zu Velleman
Funkverbindung
Richtung FHZ

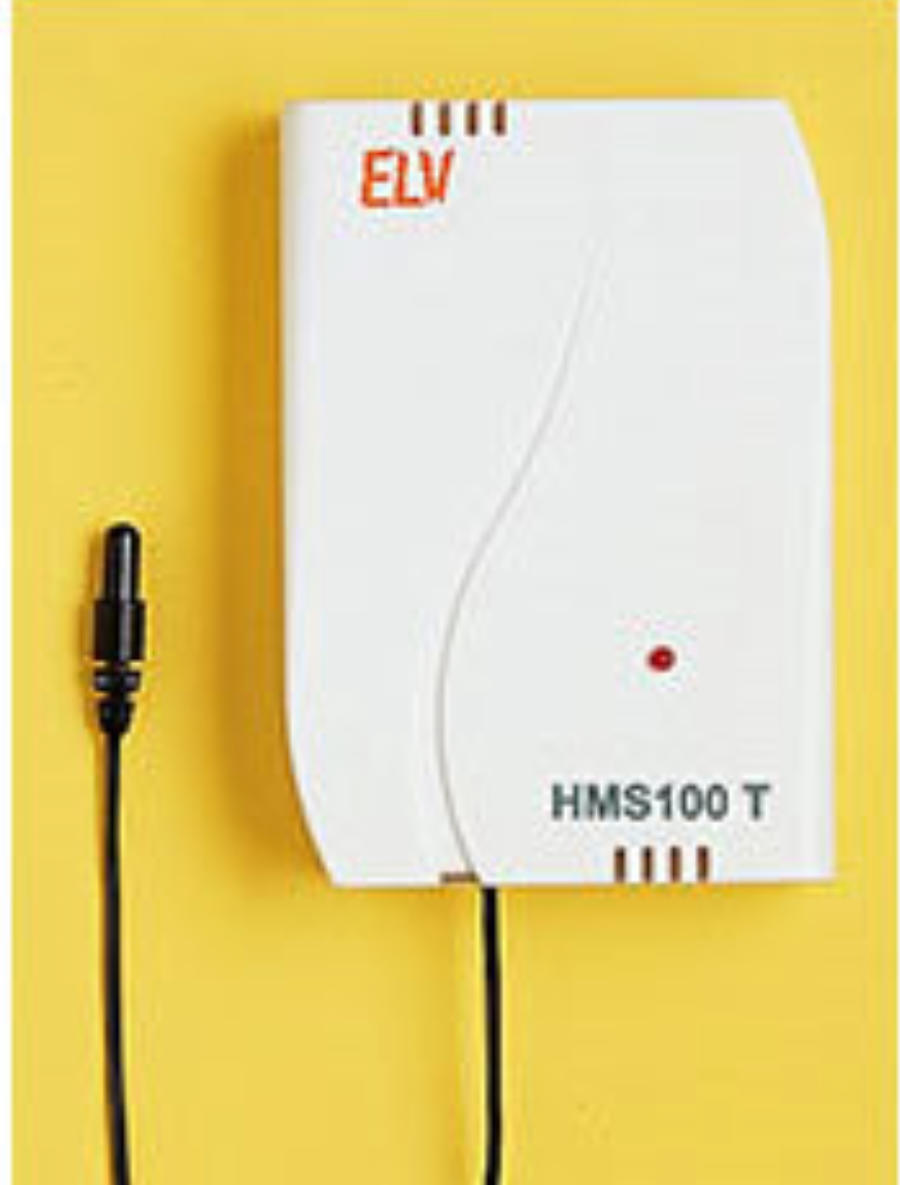

HMS100 T
sendet
Temp.-Wert
zur FHZ 1350

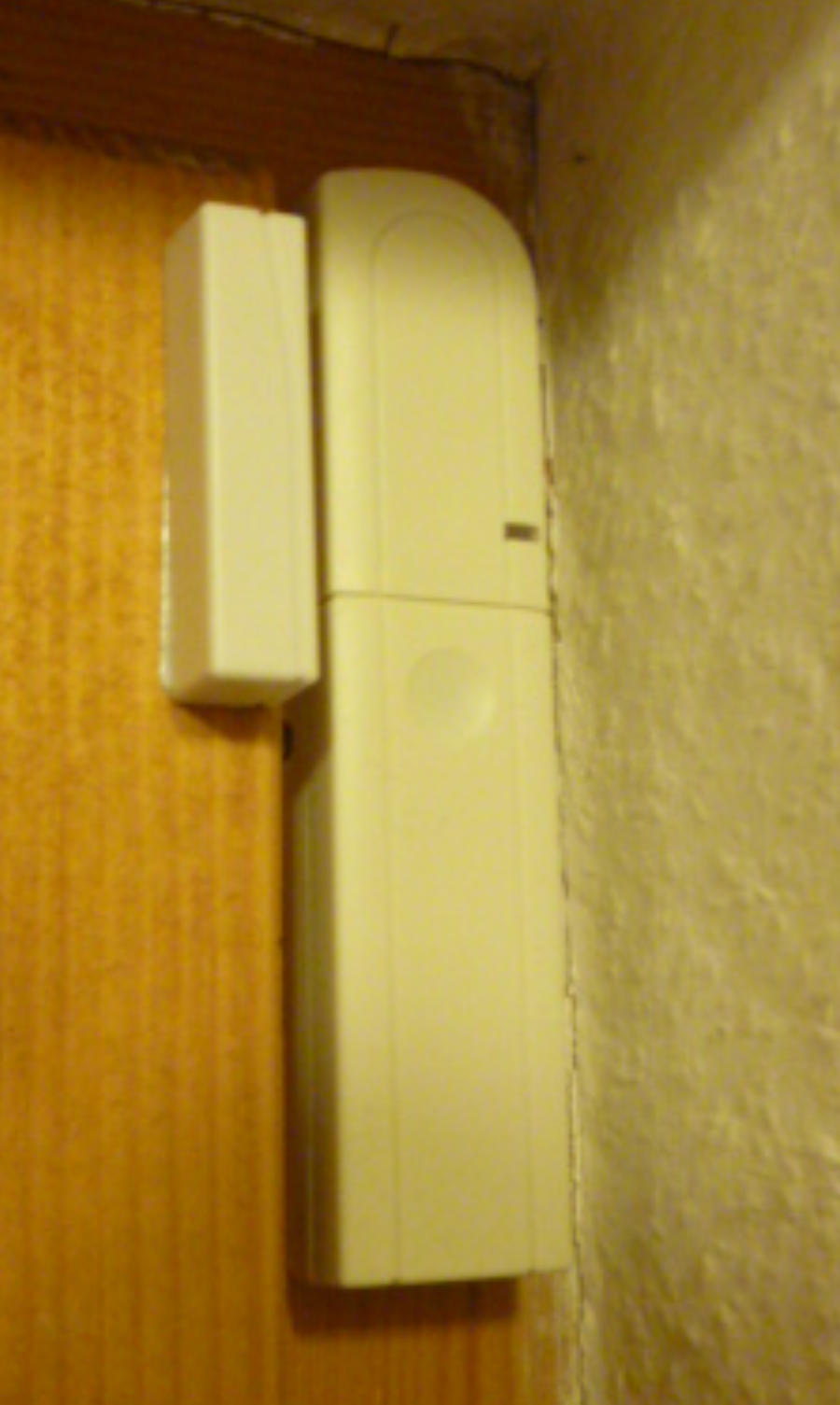

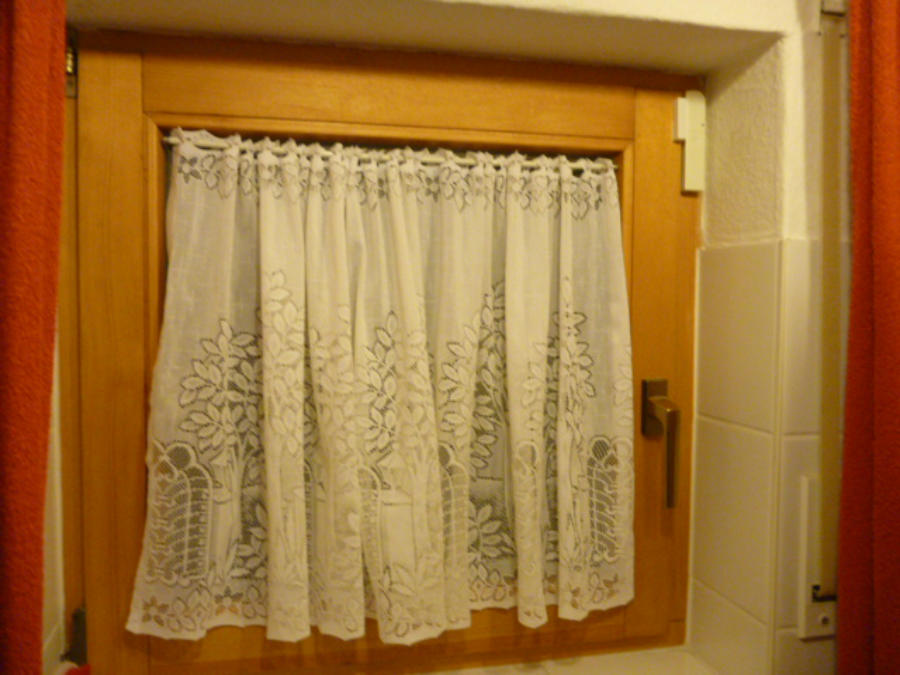

FHT 80 TF 2
Funk-Fensterkontakt.
Öffen und schließen vom
Fenster wird per Funk
an den FHT80b gesendet.
FHT80b sendet es zur
FHZ 1350 , diese an den PC
2* NTC

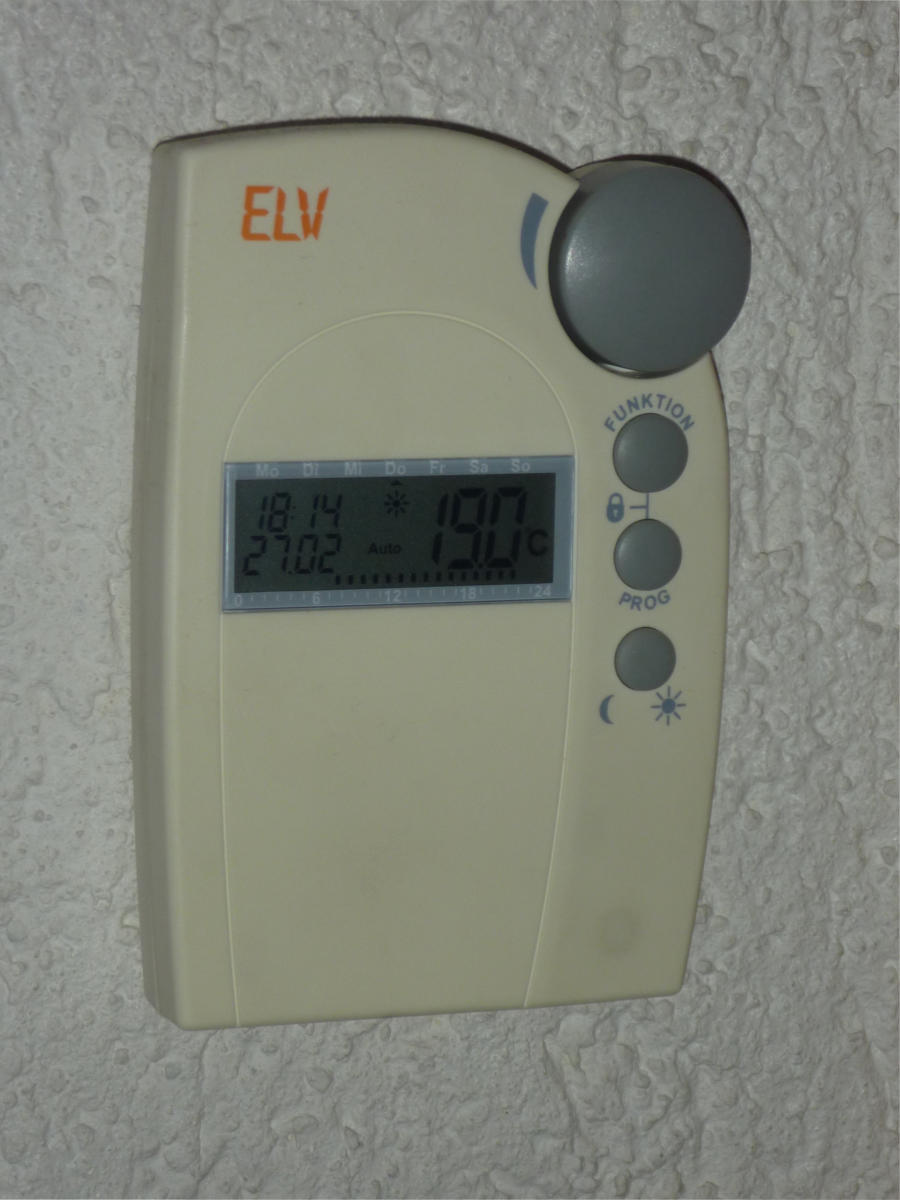

FHT80b ist mit einem Microprocessor
ausgestattet. Am Stellrad können
Temperaturwerte eingegen werden.
Weitere Parameter (Offset, Adressen,
CALC, Tages- Wochenprofile ...) können
ebenfalls direkt eingegeben werden.
Vom PC können alle Werte über die
USB / FHZ 1350 Schnittstelle an den FHT80b
übermittelt werden. Der FHT80b speichert die
übertragenen Werte ab.
Der FHT80b überträgt die IST-Temperatur,
Fensterkontakte, Ventil Werte an die FHZ 1350
und damit zum PC. Dort sind sie Auswertbar.
Der FHT80b berechnet die für die Temperatur-
regelung benötigten Ventil-Öffnungswerte und
übermittelt diese per Funk an den FHT8V-3,
der mittels Stellmotor die Ventile entsprechend
öffnet / schließt. 8 Ventile (Heizkörper) kann der
FHT80b steuern. Jedes Ventil mit Offset.

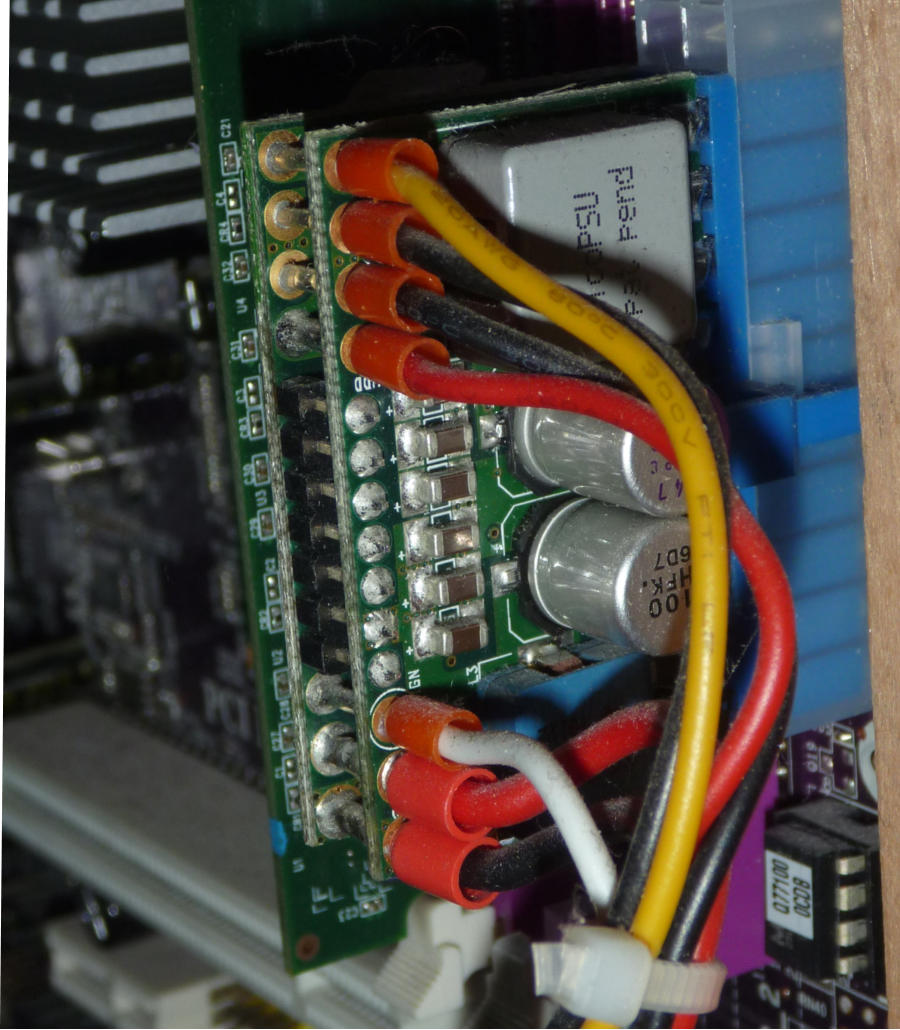

PC Spannungsversorgung 9 - 24 V
Leistungsaufnahme 17 - 21 Watt. Die
FPU wird von einem gebrauchten
Laptop Netzteil versorgt.

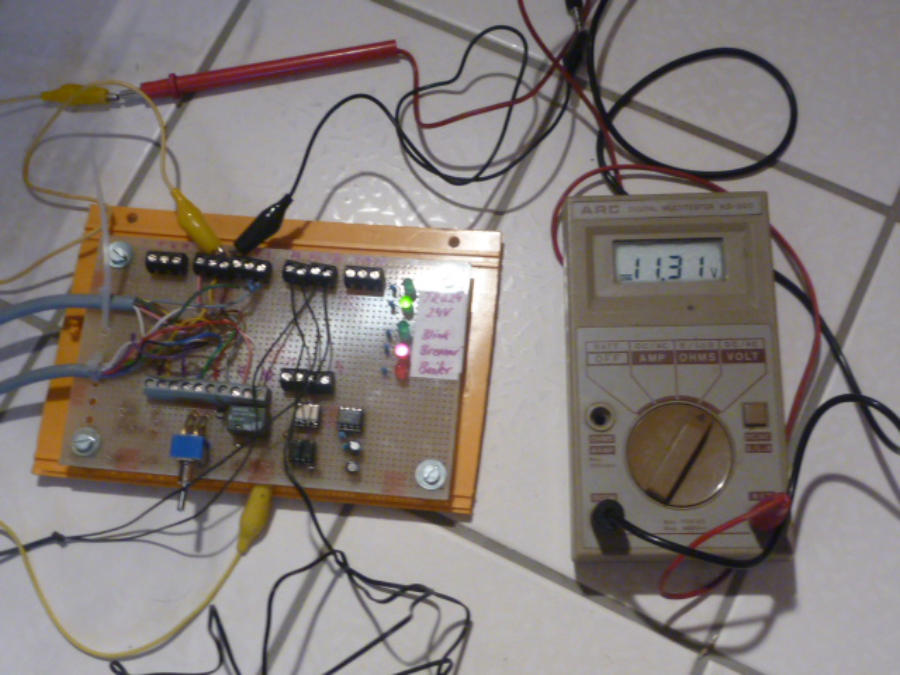

Messen und Testen.
PC Heizungsteuerung und
Kachelofen sind gut ab-
gestimmt. Die Steuerung erledigt
alles automatisch. Beim Kachelofen
muss man öfters eingreifen. -;)

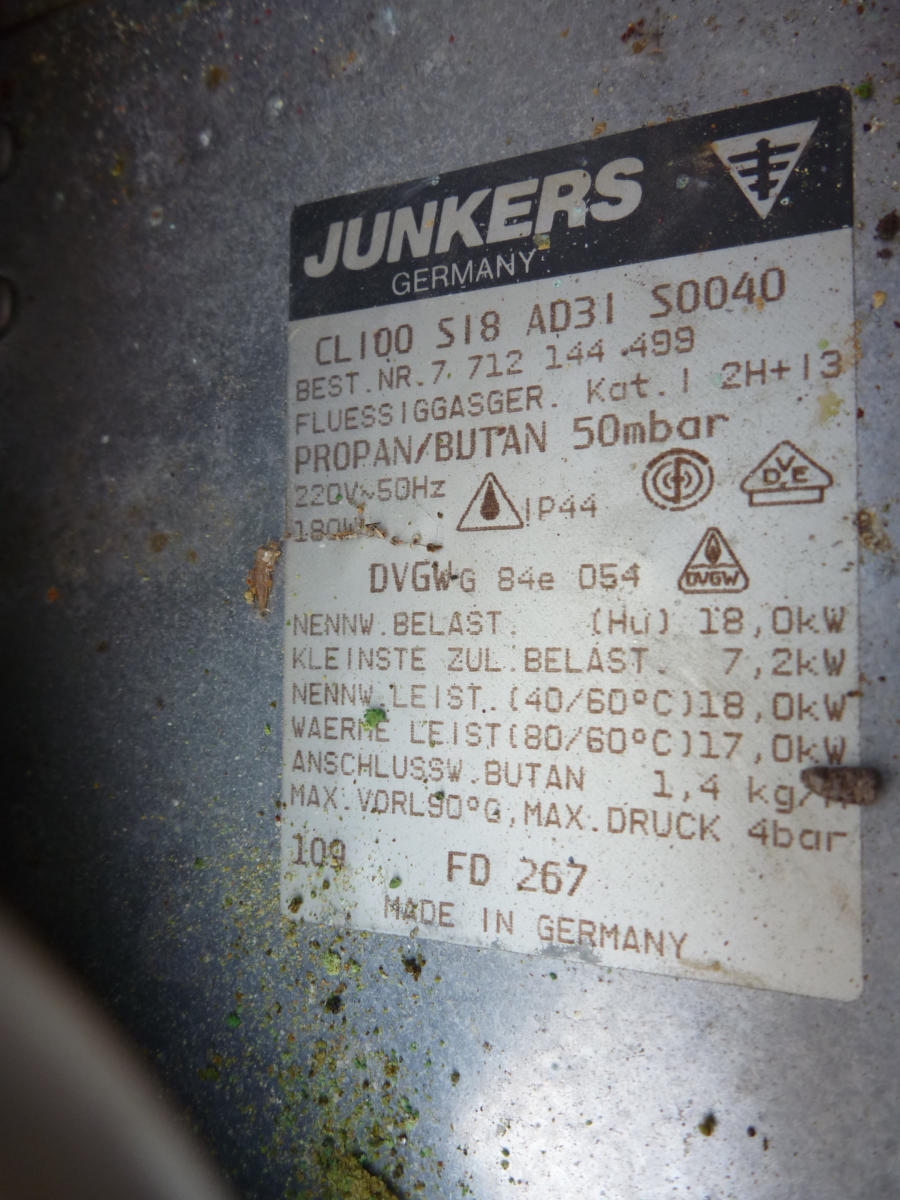

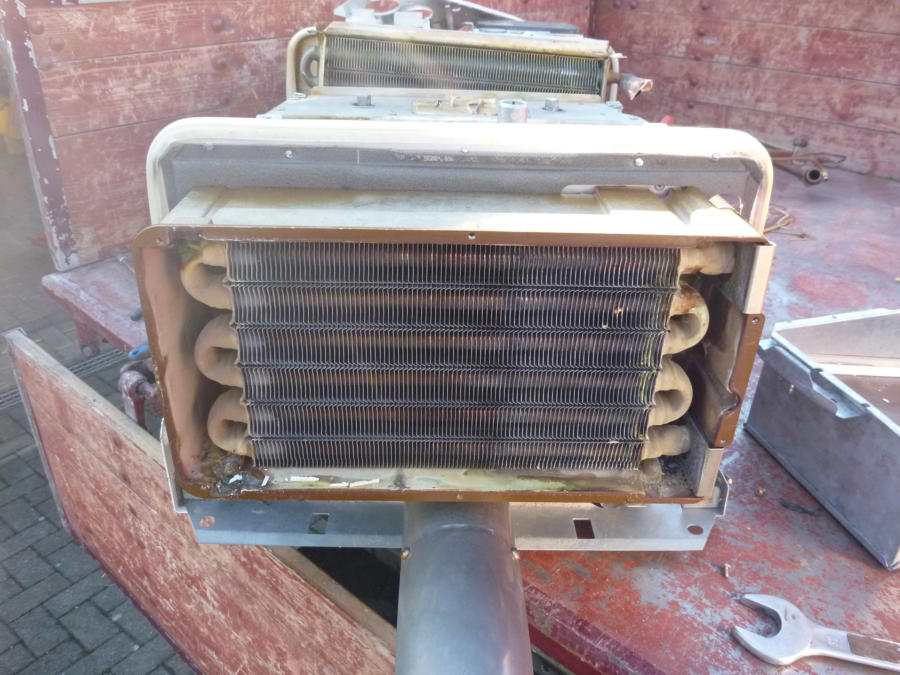

Die Junkers CL 100 war 1985 welt weit die erste wandhängende Therme mit Brennwerttechnologie. Es war ein super Gerät. Sehr leise,

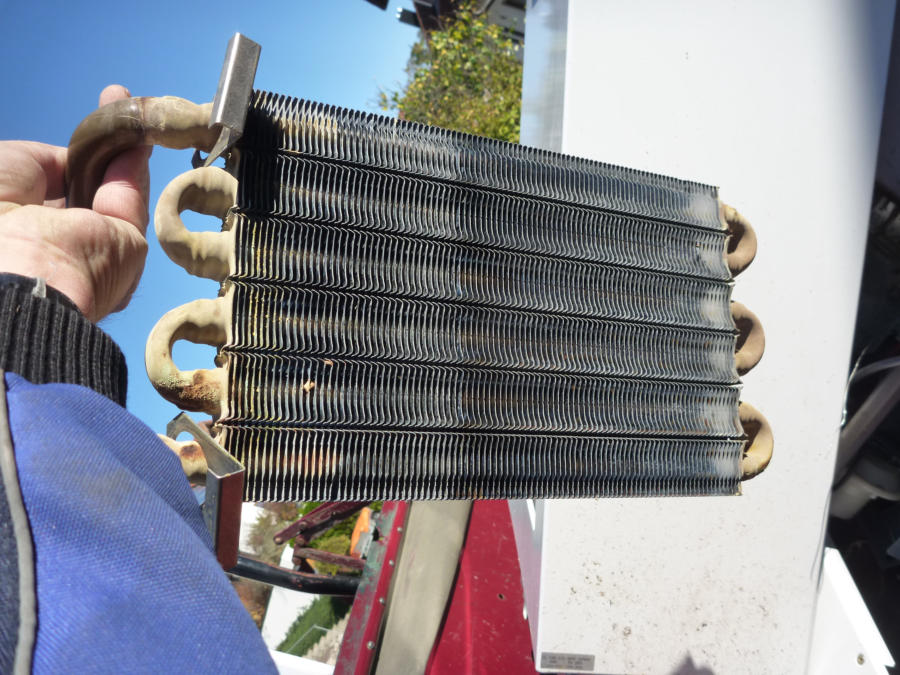

zuverlässig und sehr sparsam. Trotzdem musste sie nach 19 Jahre Einsatz 2011 verschrottet werden. Der Wärmetauscher und alle Leitungen waren
in Top Zustand. Durch eine durchgescheuerte 240V Leitung sind zwei Platinen zerstört worden. Ersatzteilkosten (Reparaturkosten) ca. 600,-- €.
Nach 19 Jahren Einsatz (Markteinfühung war 1985) wurde sie durch eine Junkers ZSBE 16-3 A23 ersetzt. Die neue hat 2 KW weniger und ist noch leiser.
Kaum zu hören, wenn sie läuft. Von Junkers gab es eine Gutschrift: Der letzte Kundendiensteinsatz war kostenlos.
Die Junkers CL100 lief bis zum Ausfall sehr gut. Nur eine Störung 1996, Ausfall des Zündtrafos. Auch die Messungen des Schornsteinfegers waren nie
ein Problem. Immer super Werte. Also Rund um ein gutes Produkt.
Für den Schrott gab es 34,-- €. Da war noch viel Kupfer verbaut.
(Bild anklicken --> großes Bild, DIA Show kann gestartet werden)
Funkverbindung
FHT 80TF sendet
zum FHT80b
Die Heizungssteuerung GS04 ist eine unter WINDOWS programmierte Software. Über Funk (FHZ 1350, FHT80b ) und Steuer-
leitungen (Velleman 8055) werden 2 Gasthermen (Heizung1 und Heizung 2) gesteuert. In allen Räumen sind Funk-Thermostate
FHT80b installiert. Die Zimmertemperatur wird gemessen und im Abgleich mit der SOLL Temperatur Ventil-Öffnungswerte berechnet und
über Funk an die Funkventile FHT8V-3 übertragen. Die FHZ80TF überwachen per Magnet Kontakt die Türen und Fenster und übermitteln
diese Werte zum FHT80B. Dieser sendet alle Werte weiter zur FHZ 1350 und dadurch an den PC. Die Software im PC berechnet aus den
empfangenen Daten der Zimmer-Thermostate die benötigte Brennerleistung (Wärmebedarf) und steuert die Gasthermen entsprechend.
In diesem Punkt unterscheidet sich diese Steuerung wesentlich von vielen am Markt befindlichen Steuerungen. Der Brenner wird nur
eingeschalten, wenn Wärme benötigt wird. Es wird nicht auf Vorrat in einem Puffer Energie gespeichert (verbraucht), die evtl. gar nicht
benötigt wird. Die Gasthermen reagieren sehr schnell und bieten sich für diese Steuerungsart an. Da wenig Wasser im System ist,
kurze Leitungswege vorhanden sind, die Ventile in den Stockwerksverteilern sitzen ist die Reaktionszeit sehr schnell. Da immer mit
berechneten Brennerleistungen gefahren wird, sind auch die Vorlauf Temperaturen niedrig. Beim Start, wenn schnell Wärme benötigt
wird, wird mit erhöhter Brennerleistung Energie zugeführt. Die Brennerleistung wird schnell zurück gefahren. Da die Steuerung genau über
alle Temperaturen in allen Räumen informiert ist, wird nie aus erhöhter Leistung ausgeschalten. Die Pumpe äuft dan noch einige Minuten
nach und wird ausgeschalten, wenn die Vorlauf TP sehr niedrig ist. Die geringe Abwärme der Gas-Thermen wird voll ausgenutzt.
Die Brennwert Therme ist im Bad installiert, die Therme der Einliegerwohnung im
Kellerflur. Gerade die Brennwert Therme bietet sich für diese Einbau-
variante an. Sie zieht die Verbrennungsluft durch den kurzen, doppelröhrig
ausgeführten Edelstahlkamin an. Und läuft sehr leise, ist kaum zu hören.
Im FHZ80b ist auch die Nachtabsenkung, Heizungsprofile und viele weiteren
Funktionen gepeichert. Der Pufferspeicher / Warmwasserboiler wird vom
PC überwacht und gesteuert. Der PC hat Verbindung zum Hausnetz und
Internet. Dadurch kann er per Mail, Internet auch remote gesteuert
werden und auf alle Ereignisse reagieren.
Überblick Heizungsteuerung
GS0x

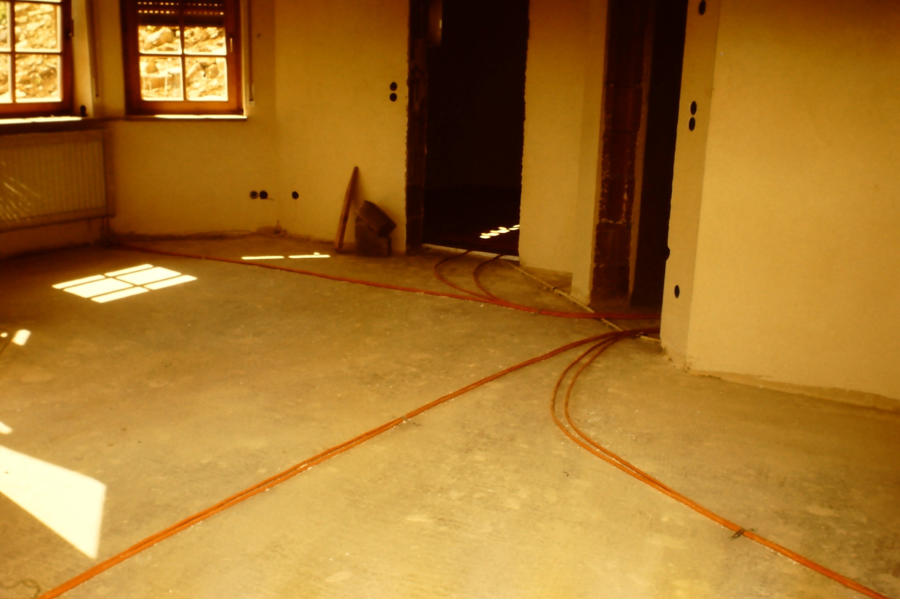

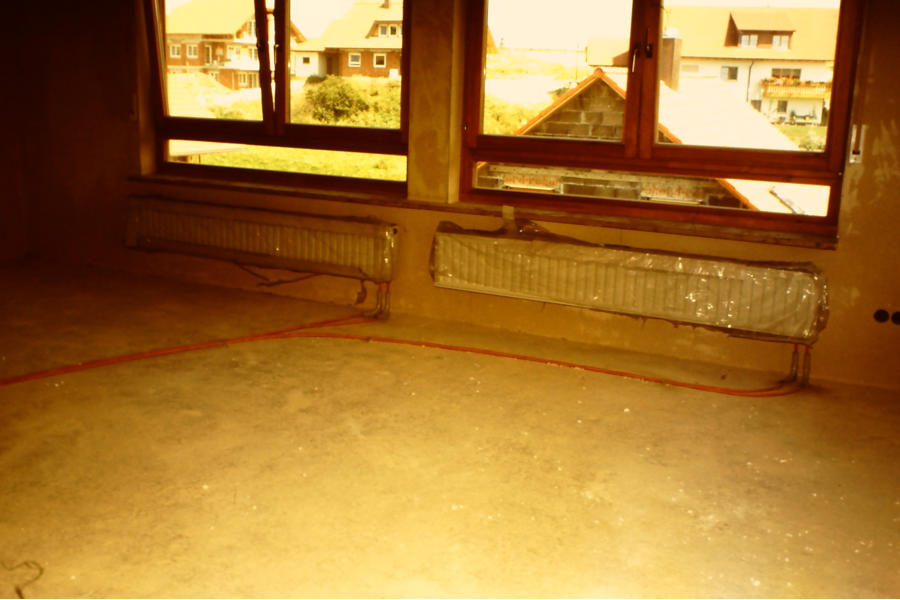

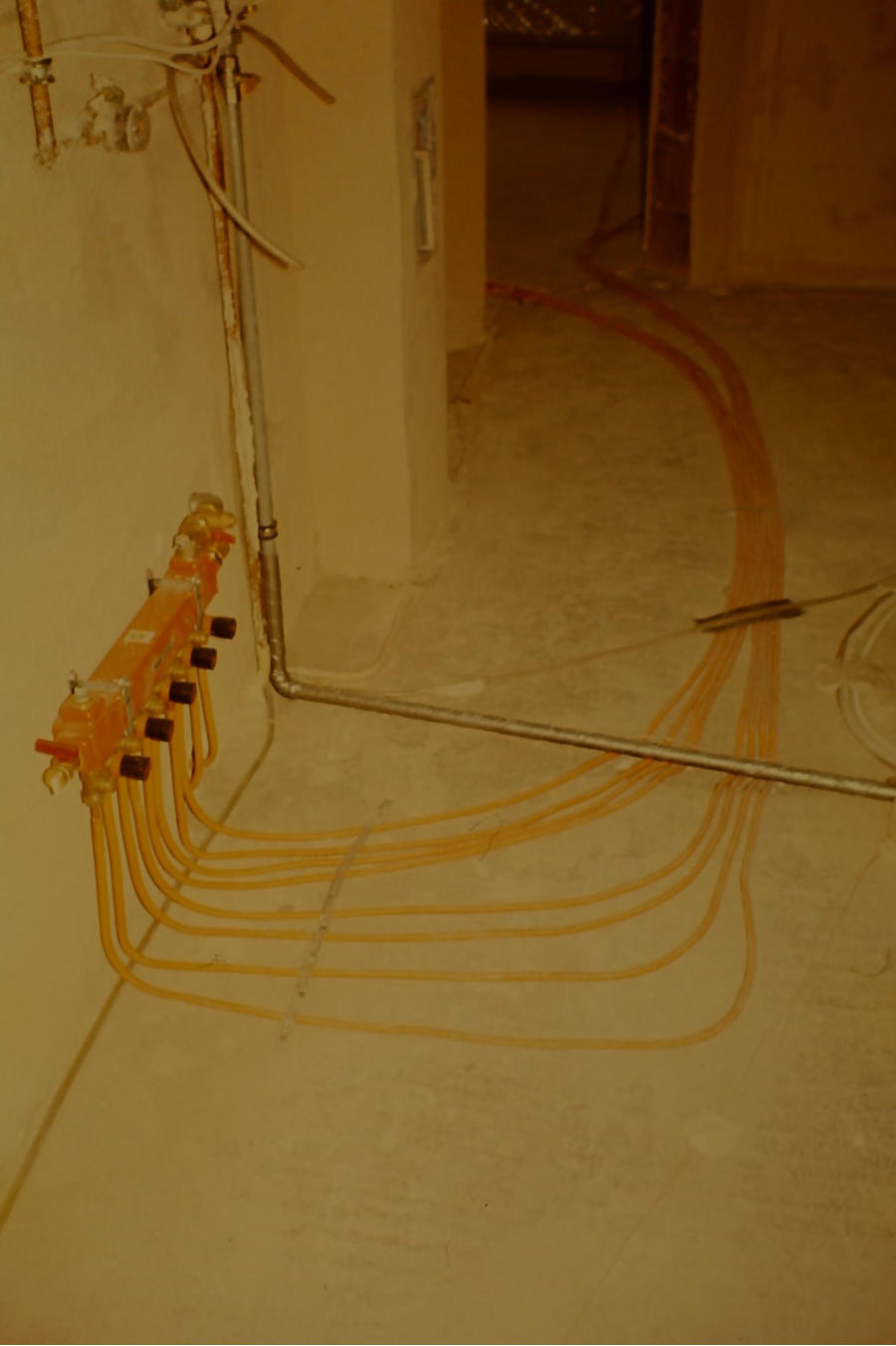

Stockwerkverteiler Rohbau
